Получить перечень работ с форматом комплекта, внешним габаритом багета и видимым вырезом под фото — как для каталога выставки или согласования с мастерской.
Что показывает окно

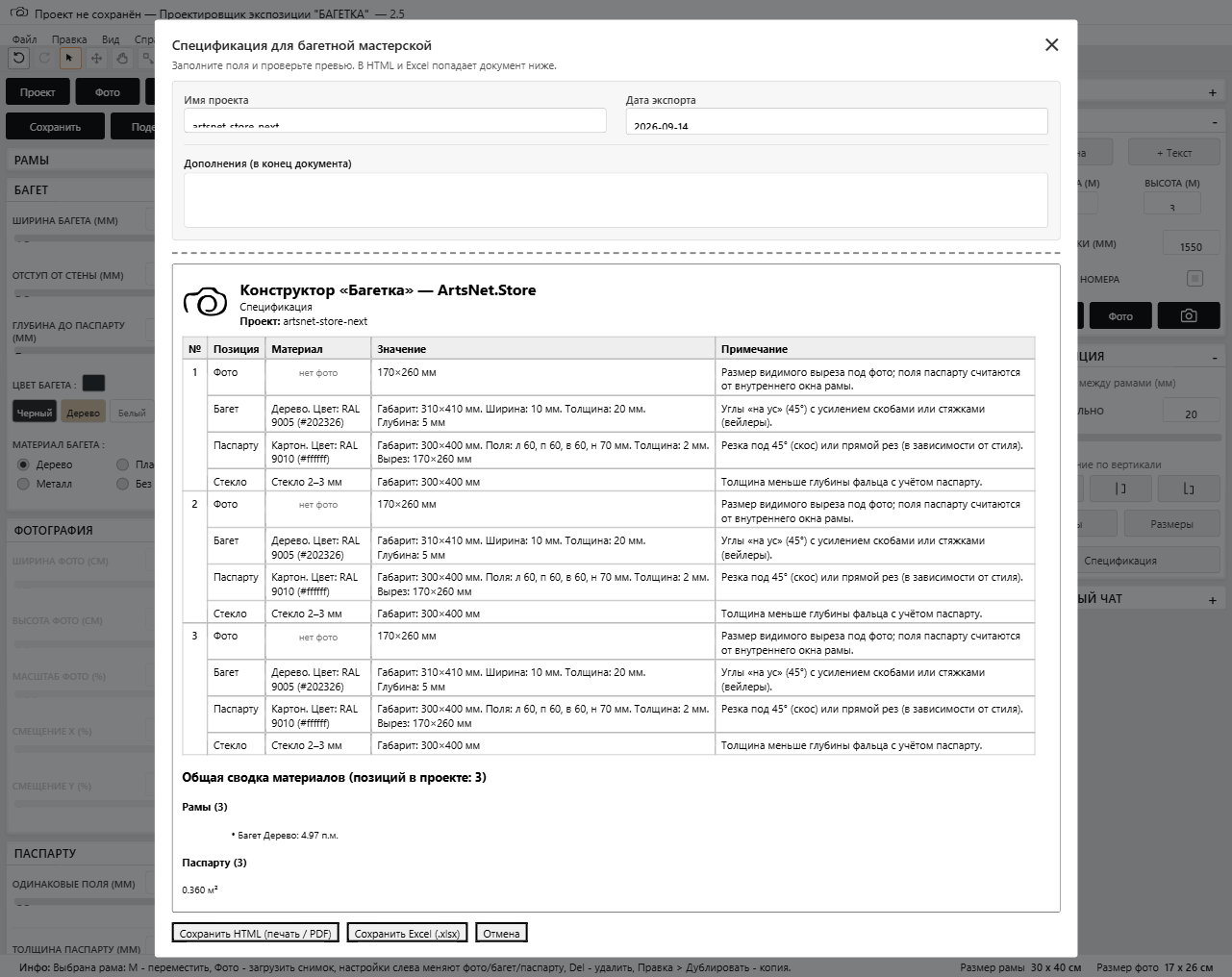

Кнопка Спецификация в блоке «Экспозиция» открывает окно «Спецификация для багетной мастерской» — готовый документ для печати или отправки в мастерскую, а не отдельную боковую панель.
- поля «Имя проекта» и «Дата экспорта», а также «Дополнения» — свободный текст в конец документа;
- таблица по каждой раме: строки Фото / Багет / Паспарту / Стекло с колонками Позиция, Материал, Значение (габариты в мм) и Примечание;
- «Общая сводка материалов» внизу — количество позиций, погонаж багета по типу материала, площадь паспарту и стекла, и (если есть стены) блоки «Фото обои» и «Застройка», см. ниже.
Формат рамки в спецификации означает комплект паспарту / стекло / задник. Внешний габарит готовой багетной рамы считается отдельно по ширине багета и фальцу 5 мм с каждой стороны. Поля паспарту указываются как видимые расстояния от внутреннего окна рамы до выреза под фото.
Экспорт Excel (.xlsx) сохраняет табличную спецификацию отдельно или внутри ZIP-комплекта проекта. Сейчас фото рам в XLSX не встраиваются, чтобы файл стабильно открывался в Excel и LibreOffice. Если нужны изображения работ, используйте сохранение Работы с оформлением (JPG) или HTML-версию спецификации.
Обновление данных
Документ строится заново каждый раз, когда вы открываете окно «Спецификация», — по текущему состоянию рам и стен на холсте на этот момент. Строки в самом окне не кликабельны и активную рамку не переключают: чтобы изменить рамку, закройте окно и кликните по ней на холсте или в другом месте интерфейса.
Спецификация в формате ТЗ: общая сводка (версия 2.4.19)
Если в проекте доступен экспорт спецификации в формате ТЗ, в общей сводке материалов заголовок уточняет число позиций в проекте. Отдельно в блоке «Рамы» указывается количество позиций, где выбран физический багет (не вариант «Без рамы»). Погонаж багета по типам материала по-прежнему не включает «Без рамы». При наличии экспозиционных стен в сводке отдельно показываются погонные метры экспозиции.
Блок «Фото обои»
Отдельная таблица в спецификации ТЗ, которая появляется, только если в проекте хоть где-то используется фоновое фото — общий фон холста или фото на любой из экспозиционных стен. Если фоновых фото нет, блок не выводится вовсе.
Для каждого фонового фото строка показывает: превью изображения и имя файла, размер в миллиметрах (ширина × высота фона или стены) и позицию — «Фото фон» с указанием, к какой стене оно относится, и текущим режимом («Вписать», «Замостить» или «Растянуть», см. Холст и фон).
Блок «Застройка»
Сводка по всем экспозиционным стенам проекта, появляется только если на сцене есть хотя бы одна стена. Показывает: количество стен, погонные метры по лицевой (подвесочной) стороне стен и общую площадь стен — сумма лицевой, задней и боковых кромок с учётом реальной толщины стены. Эти цифры удобны для сметы на застройку зала — обшивку, покраску или монтаж стеновых панелей отдельно от самих рам.
Толщина стены в этом расчёте фиксированная и та же, что формирует боковую грань в Псевдо 3D — оба блока описывают одну и ту же физическую стену, просто один визуально, а другой в цифрах для сметы.
Вы всегда видите «что где лежит» в числах, без ручного пересчёта линейкой на экране.
Смотрят только на холст и не замечают дублирующий формат в спецификации — полезно сверять перед сохранением проекта.
