Прорезать в стене проём, дверь или окно точных размеров, чтобы зал был как настоящий.
Три вида
- Проём — вырез в стене; по умолчанию 1200 × 2200 мм, от пола.
- Дверь — по умолчанию 900 × 2100 мм; всегда стоит на полу.
- Окно — по умолчанию 1200 × 1200 мм, подоконник на высоте 900 мм.
Проём не может быть уже или ниже 200 мм и не может выходить за размеры стены. Два проёма на одной стене не должны пересекаться.
Как нарисовать
- Выберите стену на вкладке над холстом.
- В блоке «Стена» нажмите «+ Проём», «+ Дверь» или «+ Окно».
- Протяните прямоугольник на стене. Обычный щелчок создаёт проём стандартного размера. Esc отменяет.

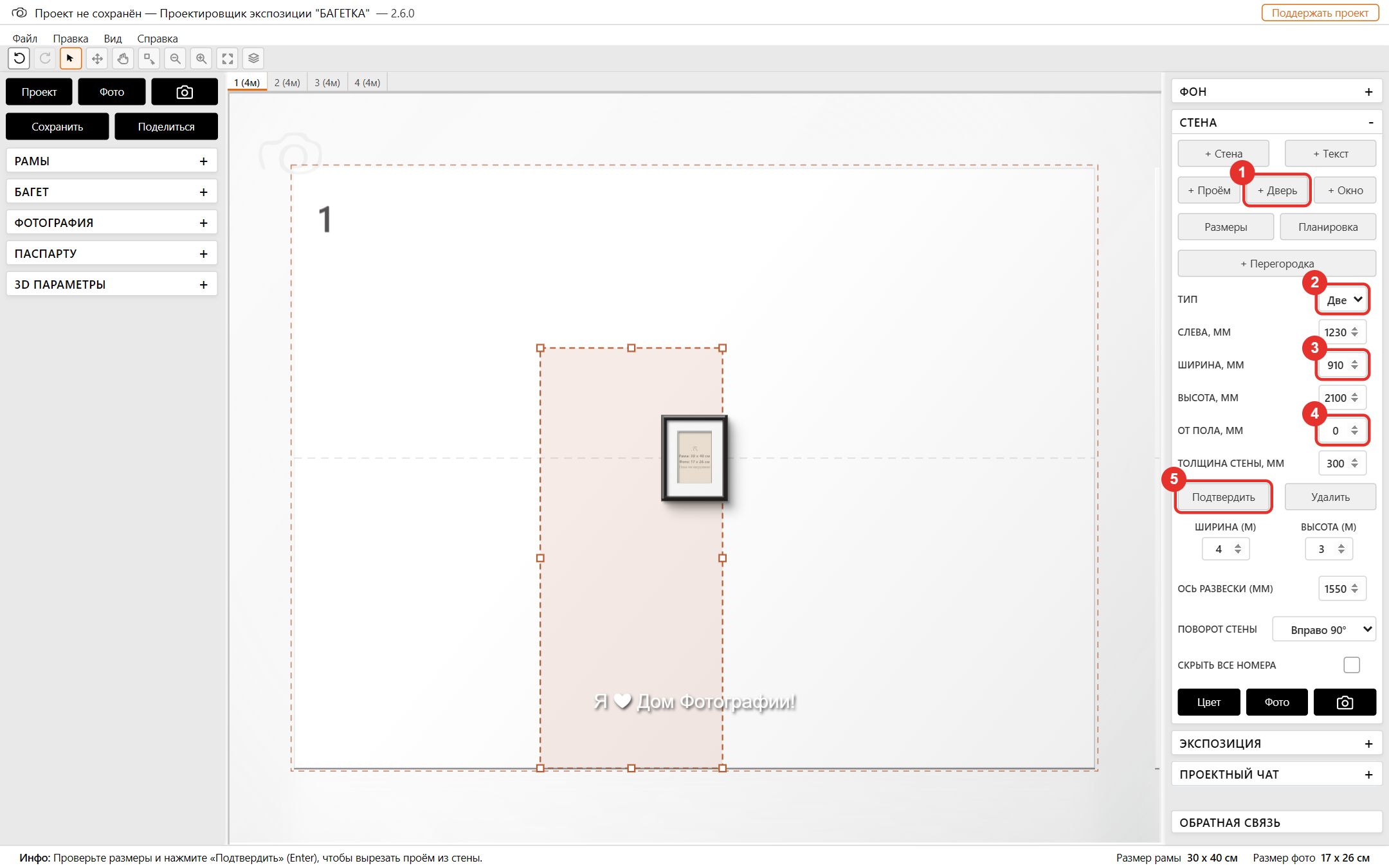

Нарисованный проём сначала остаётся пунктирным наброском: в стене его ещё нет. Проверьте размеры и нажмите «Подтвердить» (или Enter): после этого проём вырезается из стены.
Точные размеры
Проём можно передвинуть мышью, а размер изменить за ручки по краям. Точные значения вводятся в блоке «Стена»:
- Тип — проём, дверь или окно;
- Слева, мм — расстояние от левого края стены;
- Ширина, мм и Высота, мм;
- От пола, мм — у двери всегда 0, у окна — высота подоконника;
- Толщина стены, мм — по умолчанию 300 (так в виртуальной галерее виден откос).
Кнопка «Удалить» убирает проём. Если стену удалить, её проёмы исчезнут вместе с ней.
Показать размеры

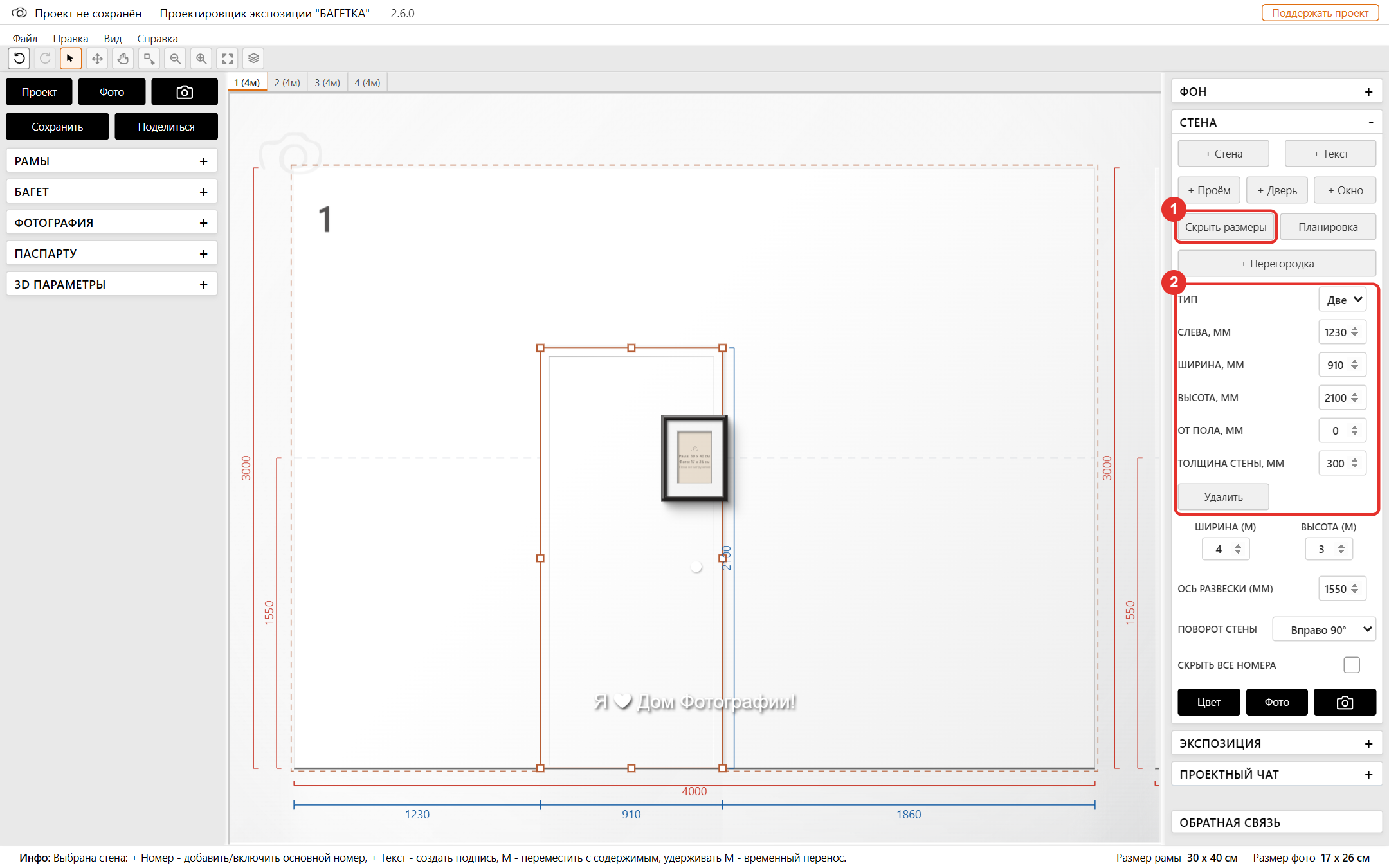

Кнопка «Размеры» показывает на стене ширину, высоту, линию подвеса и размеры проёмов: расстояния до левого и правого углов, ширину и высоту проёма.
Проём сейчас — вырез или ниша: за ним ничего нет. Переходы в соседние залы появятся позже.
Проёмы и помещение
Проёмы входят в помещение: при сохранении помещения они сохраняются вместе со стенами.
